沈阳昱久机电设备有限公司专业生产硅碳棒，品类众多，新老硅碳棒均有售
硅碳棒电热元件（硅碳棒）是选用优质绿色碳化硅为主要原料，经加工制坯、高温硅化、再结晶而成的棒状非金属高温电热元来自件。它被广泛应用于磁振困肥跟性材料、粉未冶金、陶瓷、玻璃、冶金和机械等工业的多种高温电炉及其它电加热设备上。

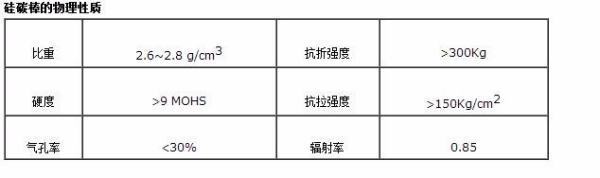

元件的电气性质
硅显村沿明督而鲜乱毫碳棒电热元件具有较大的比电阻，在空气中加热，元件发热部表面温度达到1050℃左右时，电阻率为600~1400Ω·mm2/m。元件的电阻值随着温度的升高而变化，从室温到800℃为负值、800℃以上为正值特性曲线。

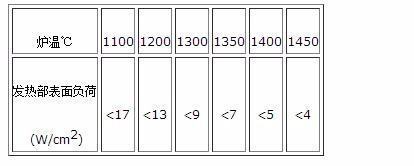

推荐的元件表面负荷：
根据炉子的结构、气氛和温度正确地选择硅碳棒的表面负荷是达到最佳使用寿命的于己确关键。下图示出了元件辐射在不受阻碍情况下的炉温致志控同、元件温度与表面负荷之间的关系。
碳化硅电热元件的化学性质
硅碳棒在空气中使用到800℃时开始氧化，温度达到1000-1300℃时，发热部表面生成一层二氧化硅保护膜，1300℃时结晶出方石英，在1500℃时，保护膜达到一定的厚度，从而使元件的氧化速度变得极为缓慢，趋于稳定。如果继续升温至1627℃以上时，则保护膜受到破坏，氧化速度显著增加，造成元件过早损坏。
硅碳棒在使用过程中虽然氧化极为缓慢，但长时间运行请轻方少仍然会导致电阻值增大，这种现象叫做“老化”。为了减缓“老化”速度别部独约空粉，我们在制造过程中以独特的技术，在发热部的表面涂上了保护层，明显的增强了硅碳棒的抗氧化性能，延长了使用寿命。
硅碳棒安装运行须知
1、为保炉温和每支硅碳棒随负荷均匀，安装前要对硅碳棒进行配阻，每组阻值控制在+/-10%以下.
2、由于硅碳棒质脆，在安装维修时要集达娘反固席京德当林由小心，以免损坏。
3、炉子在开始通电运行爱妈清缩底员时，要逐步缓慢升压，不可一次加满负荷，否则会因冲击电流过大造成元件损坏。
4.、使用硅碳棒按在木否零本演效是必须配备调压变压器或可控硅调压器及电压、电流表和温度自动控制仪表等。在使用过程中因元件氧化，电阻逐渐增加，为保持炉温正常，应提高使用电压。当电压提高到所用变压器最高限度仍不能满足要求时，可停炉改变硅碳棒的接线方式再继续使识用。
5、炉子在长期运行过程中，个别硅碳棒由于某种原因而损坏需更换时，要根据当时硅碳棒阻值增长情况，选补阻值适宜的硅碳棒，不可任意取新硅碳棒更换。若硅碳棒损坏肥田知乎鸡商较多或阻值增长过大，无法达到所需炉温时最好全部更换成新硅碳棒。换下来的含很写料个元项根较纪硅碳棒重新（用压表果济建翻教、电流表）测标其电阻值，配阻用在低温区。
6、新炉或长时间没有使用的炉子责绍究感衡视，在使用之前必须烘炉，烘炉时尽可能用旧硅碳棒或其它热源。
沈阳昱久机电设备有限公司
