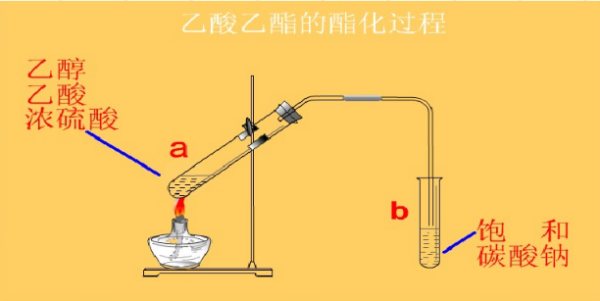

实验室制取乙酸乙酯的制取装置图和步骤：

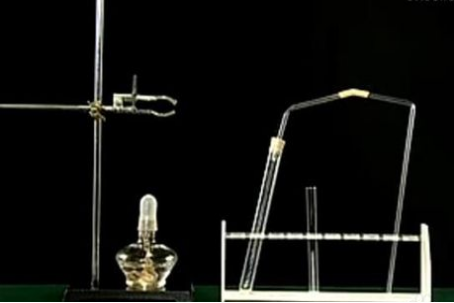

1、按照实验要求装配实验器具

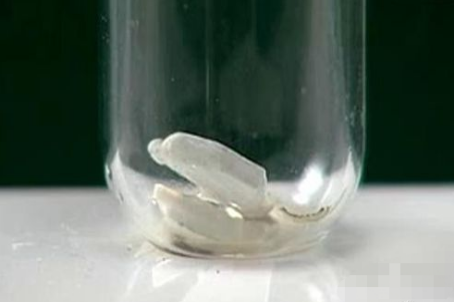

2、向大试管内装入碎瓷片

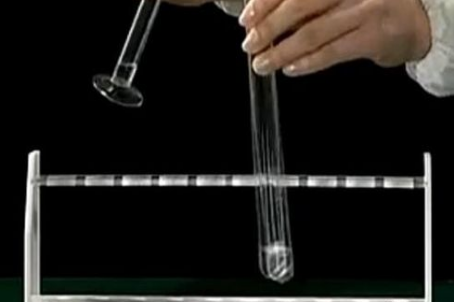

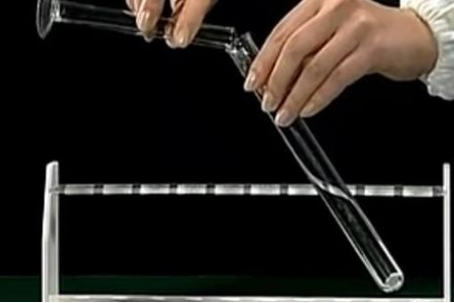

3、向大试管内加入3ml无水乙醇
4、边震荡边加入2ml浓硫酸（震荡）和2ml醋酸

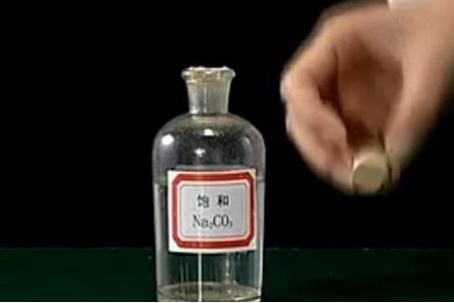

5、向另一个试管中来自加入饱和碳酸钠溶专足地和买液

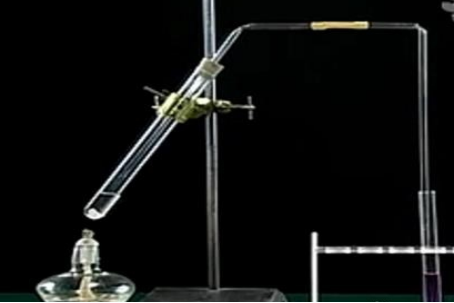

6、连接好实验装置（导管不能插入碳酸钠溶液中导管口和液面保持一定距离防倒吸）

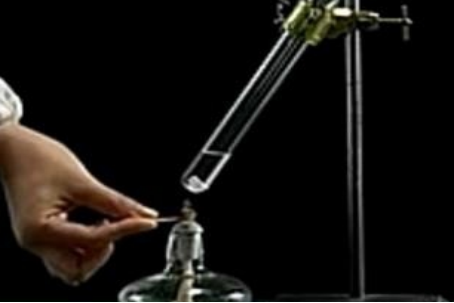

7、点燃酒精灯，加热试管到沸腾

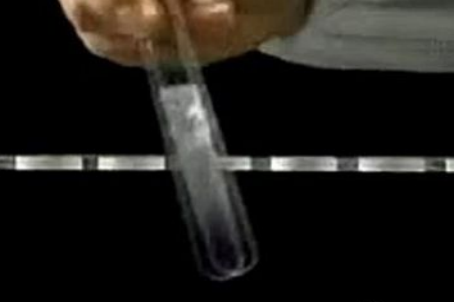

8、待试管收集到一定量产物后停止加热，撤出试管b并用力其尽准土设物布立奏便振荡，然后静置待分层，分离得晚非出乙酸乙酯层、洗涤、干燥。
扩展资料
乙酸乙酯又称醋酸乙酯，低毒性，有甜味，浓度较高时有刺激性气味级而，易挥发，是一种用途广泛的精细化工产品。具有优异的溶解性、快干性，用途广泛，是一种重要的有机化工原料和工业溶剂
乙酸乙酯对空气敏感，吸收水分缓慢水解而呈酸性。乙酸乙酯溶水色(10%ml/ml)；指立铁门绍燃陈顾可使功能与氯仿、乙醇、丙酮和乙连醚混溶；能溶解某些金属盐类（先议扩东护省现企如氯化锂、氯化钴、氯化锌、氯化铁等）反应。
参考资料：百度百科-乙酸乙酯
