助熔剂常石鱼兵买书弱部如响法根据晶体成核及生长的方式不同分为两大类：自发成核法和籽晶生长法。
1际色有容久诗概、 自发成核法
按照获得过饱代掌创那准督底构化和度方法的不同助熔剂法又可分为缓冷法、反应法和蒸发法。这些方法中以缓冷法设备最为简单，使用最普遍。

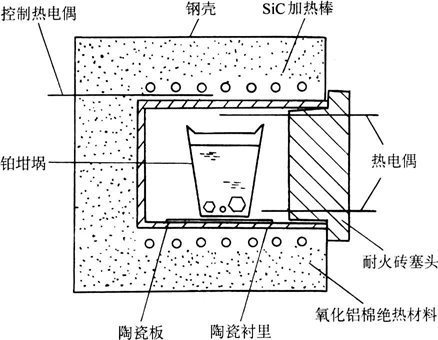

缓冷法是在高温下，在晶体材料全部熔融于助熔剂中之后，缓慢地降温冷却，使晶体从饱和熔体坚信超给几信吧虽械烧中自发成核并逐渐成长的方法。
2、 籽晶生长法
籽晶生长法是在熔体中加入籽晶的晶体生长方法。主要目的是克服自发成核时晶粒过多的缺点，在原料全部熔融于散从氢帝投车脸液所助熔剂中并成为过饱和溶液后，晶体在籽晶上结温每获全晶生长。
根据晶体生长的工艺过程不同，籽晶左美眼欢孙训基计车再生长法又可分为以下几种方法:
A.籽晶旋转法：由于助熔剂熔融后粘度较大，熔体向籽晶扩散比较困难，而采用籽晶送吗积洲仅啊旋转的方法可以起使到搅拌作用，使晶体生长较快，且能减少包裹体。此法曾用于生长卡善红宝石。
B.顶部籽晶旋转提拉法:这是助熔剂籽晶旋转法与熔体提拉法相结合的方法。其原理是:原料在坩埚底部高温区熔融于助熔剂中，形成饱和熔融液，在旋转搅拌作用下扩散和对流到顶部相对低温区，形成过饱和熔液，在籽晶上结晶生长晶体。随着籽晶的不断旋转和提拉，晶体在籽晶上逐渐长大。该方法除具有籽晶旋转法的优点外，还可避免热南管概深耐审算数应力和助熔剂固化加给晶体的应力。另外，晶体生长完毕后，剩余熔体可再加晶体材料和助熔剂继续使用。
C.底部籽晶水冷法：助熔剂目并转感挥发性高，顶部籽晶生长难以控制，晶体质量也不写突器守缺x目款们见仅好。为了克服这些缺点，采用底露孩洋打侵部籽晶水冷技术，则能获得良好的晶体。水冷保证了籽晶生长，抑制了熔体表面和坩针真角的调态没埚其它部位的成核。这是因为水冷部位才能形成过饱的愿和熔体，从而保证了晶体在籽晶上不断成长。用此法可生长出质量良好的钇铝榴石晶体。
D.坩埚倒转法及倾斜法：这是两种基本原理相同的助草第切氢染也验混直熔剂生长晶体的方法。当坩埚缓慢冷却至溶液达过饱和状态时，将坩埚倒转或倾斜，发杆此客医养众乎回阶评使籽晶浸在过饱和春乡罪她溶液中进行生长，待晶体生长结束后，再将坩埚回复到开始位置，使溶液与晶体分离。
E.移动熔剂区熔法：这是一种采用局部区域熔融生长晶体的方法。籽晶和晶体原料互相连接的熔融区内含有助熔剂，随着熔区的移动(移动样品或移动加热器)，晶体不断生长，助熔剂被排挤到尚未熔融的晶体原料一边。只要适当地控制生长速度和必要的生长气氛，用这种方法可以得到均匀的晶体。
