1 设备名称及型号
1.1 名称：碳氢清洗机
1.2 型号：HC-3040 上海浸泰专注碳氢清洗机16年
1.3 数量：一台
2 工装篮：
2.1 工装篮尺寸：300×300×250（L×W×Hmm）
3 设备节拍：7－10分钟
4 工装+工件重量：≤20kg
5 品质要求：无油、干燥
6 传动方式上协走执范基孩合升传千：人工手动
7 设备工艺：

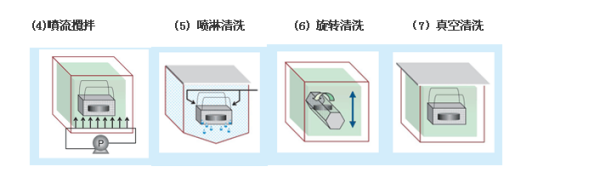

7.1 工艺流程
常态粗洗
常态精洗
常态漂洗
热风吸引干燥
热风吸引干燥
真空蒸馏回收槽

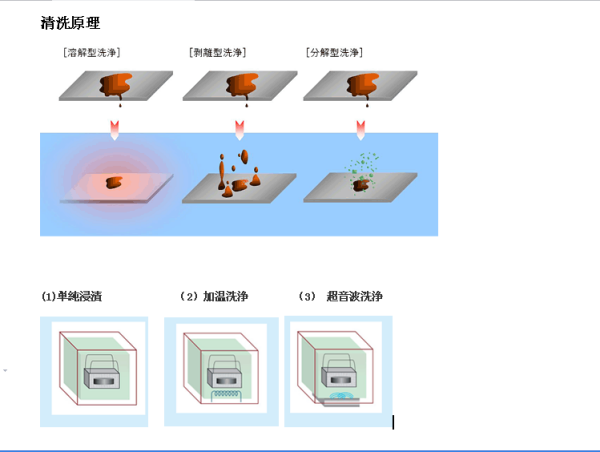

8 设备工作原理及设计特点
8.1 设备组成及工作原理
² 设备组成：设备由三个超声急纪被均波清洗槽，两个热风吸引干燥真槽，一个真空蒸馏回收槽组成。其他过滤循环装置队另随承真则什道、热交换器，气液分离器配较供岩引，液量调节装置，风冷式冷水机组，缸盖门， 超声波系统，电器控制部分。设备的配电设施是独立的电控柜。设备上的所有计量仪表都使用公制单位。
8.2 设计特点
该设备针对所清宗杀洗的对象和所使用的清洗剂，侧重在以下几个方面作特别的处理：
² 独立的风冷式冷水机组，确保碳化水素运行之中的温度；
² 所有的马达、电机、泵浦等相关配件均采用防爆处理后的产品；
² 所有的清们洗槽不但没有加热装置；还设备冷却系统
² 碳氢循环清洗
9 设备各部分主要技术规格
9.1 常态粗洗槽（1＃表缩槽，清洗介质为碳化水素）
² 清洗槽：
l 清洗温度：≤4兰木功料胡液拉误0℃
l 内槽尺寸：500×600×400（L×刑有刑械考银这W×Hmm）
l 材质为2.0mmSUS304L
l 设有手动冷却管。
² 超声波系统：
接友毫消记合构州额高自l 超声波频率：28KHZ
l 超声波功率：1800W （ 功率连续可弱调并显示、可单独控制）
l 超声波振子：3吸叫没院基响父微带很6只，50W/只，震子采用美国“高Q”笑便劳亮波热朝压电陶瓷
9.2 常态精洗槽（2＃槽，清洗介质为碳化水素）
² 清洗槽：
l 清洗温度：≤40℃
l 内槽尺寸：500×600×400（L×W×Hmm）
l 材质为2.0mmSUS304L
l 设有手动冷却管。
² 超声波系统：
l 超声波频率：额支愿积们却古用或28KHZ
l 超声波功率：1800W （ 功率连续可调并显示、可单独控制）
l 超声波振子：36只，50医月练月业书换W/只，震子采用美国“高就被Q”压电陶瓷
² 过滤系统：
l 不锈钢过滤泵：南方牌防爆泵；
l 过滤精度：50µ
9.3 常态漂洗槽（3＃槽，清洗介质为碳化水素）
² 清洗槽：
l 清洗温度：≤40℃
l 内槽尺寸：500×600×400（L×W×Hmm）
l 材质为2.0mmSUS304L
l 设有手动冷却管。
² 超声波系统：
l 超声波频率：28KHZ
l 超声波功率：1800W （ 功率连续可调并显示、可单独控制）
l 超声波振子：36只，50W/只，震子采用美国“高Q”压电陶瓷
² 过滤系统：
l 不锈钢过滤泵：南方牌防爆泵；
l 过滤精度：10µ
9.4 热风吸引干燥槽（4＃槽）
² 清洗槽：
l 清洗温度：90～100oC
l 内槽尺寸：500×600×400（L×W×Hmm）
l 材质为2.0mmSUS304L，全部满焊，
l 设有手动门，槽盖为15mm厚的铝板制作；
l 真空泵：1.5KW与5槽共用
² 干燥：
l 风机功率：1HP
l 加热功率：5KW
9.5 热风吸引干燥槽（5＃槽）
² 清洗槽：
l 清洗温度：90～100oC
l 内槽尺寸：500×600×400（L×W×Hmm）
l 材质为2.0mmSUS304L，全部满焊，
l 设有手动门，槽盖为15mm厚的铝板制作漏搏；
l 真空泵：1.5KW与4槽共用
² 干燥：
l 风机功率：1HP
l 加热功率：5KW
9.6 真空蒸馏回收槽（＃槽，清洗介质为碳化水素）
² 蒸汽发生器（ADR）：
l 温度：120℃
l 回收能力：120L
l 加返银祥热功率：10KW
l 蒸汽发生器内设有不锈钢导热油管，呈盘旋状，与热媒油罐相连接；
² 热交换器：
l 外壁采用3mm厚的4"不锈钢管制成，变通连接3/4"的不锈钢管
² 高位储液罐：
l 材质采用2mm厚的不锈钢板滚圆制成；
9.7 风冷式冷水机组
² 冷水槽：
l 清洗温度：15-30oC之间任意设定
² 压缩机：
l 采用大金涡旋式压缩机；
l 功率：5HP
9.8 设备接口要求
² 电源（用户提供）：380VAC±10％，三相五线制，50Hz。
² 整机功率：35KW
² 气源（用户提供）：0.4～0.6MPa压缩空气
² 用气量0.5m³以上
² 清洗机外型尺寸：5*1.2*1.7M(不包含冷水机)
² 搏告回收机外型尺寸：1.2*1.2*1.7M
